Transformar en led un piloto clásico de bicicleta.

Me han encargado la modificación de un piloto trasero de bicicleta, que funcionaba mediante un dinamo y bombilla de filamento, en el mismo pero con un led y a pilas.
Y más que bla, bla, bla, pongo fotos y describo en el pie de ellas la info.

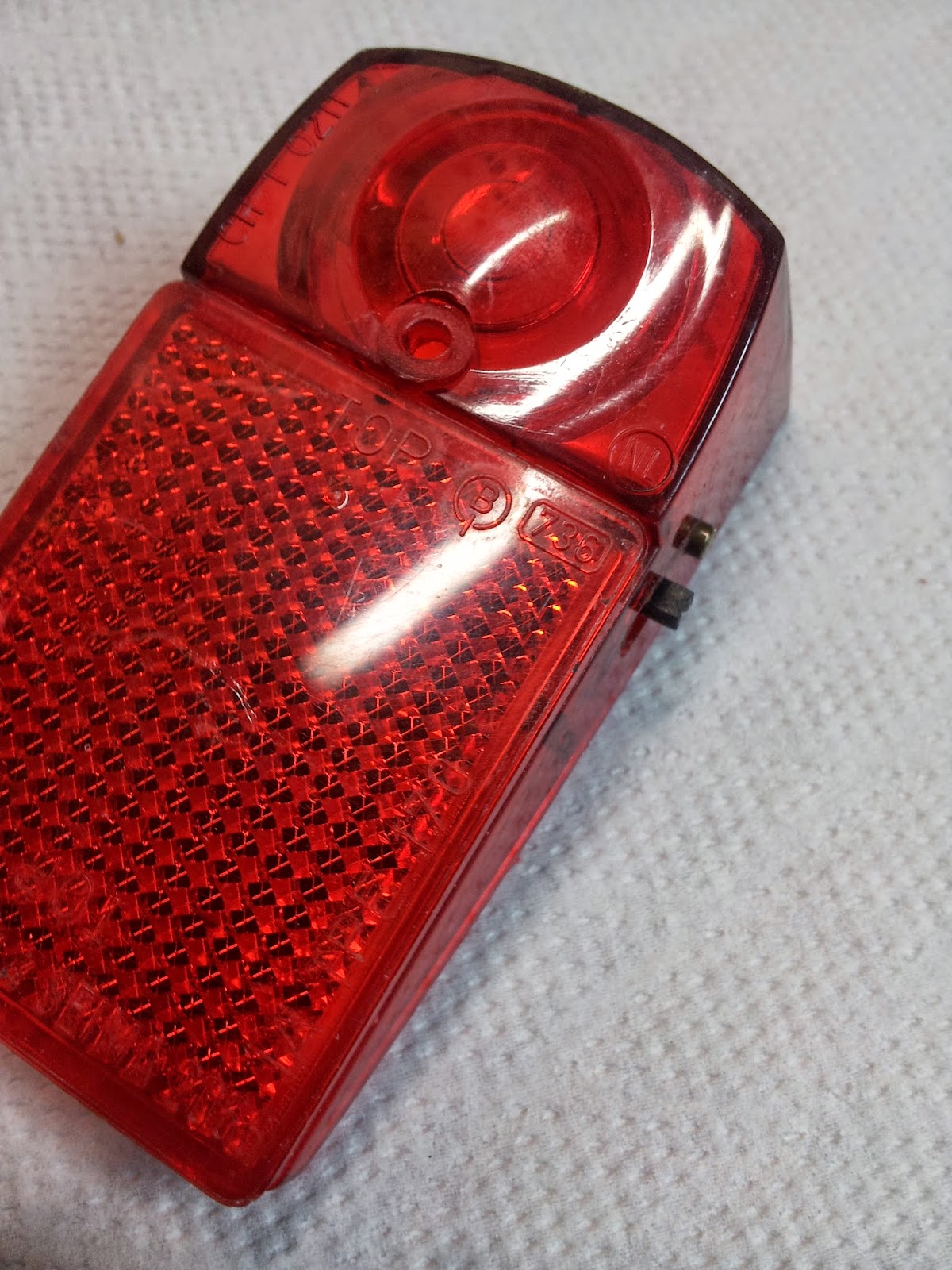

Piloto original abierto

De izda a dcha y de arriba a abajo, soporte pilas comprado, base del piloto,  con el recorte para la caja de pilas, "caramelo", piloto de led del que cogemos el circuito y el led, regalado, circuito y led, interruptor comprado y trozo cortado de la base.

Caramelo con el interruptor sobrepuesto

interruptor funcional

base con la caja de pilas ya incorporada. Pegada con  epoxi.

Parte trasera de la base, con el tornillo que la sujeta al guardabarros

circuito y led

Casi acabado. Positivo de pilas a interruptor y de  ahí a positivo  de circuito.  De negativo  de pilas (negro) a negativo de circuito.

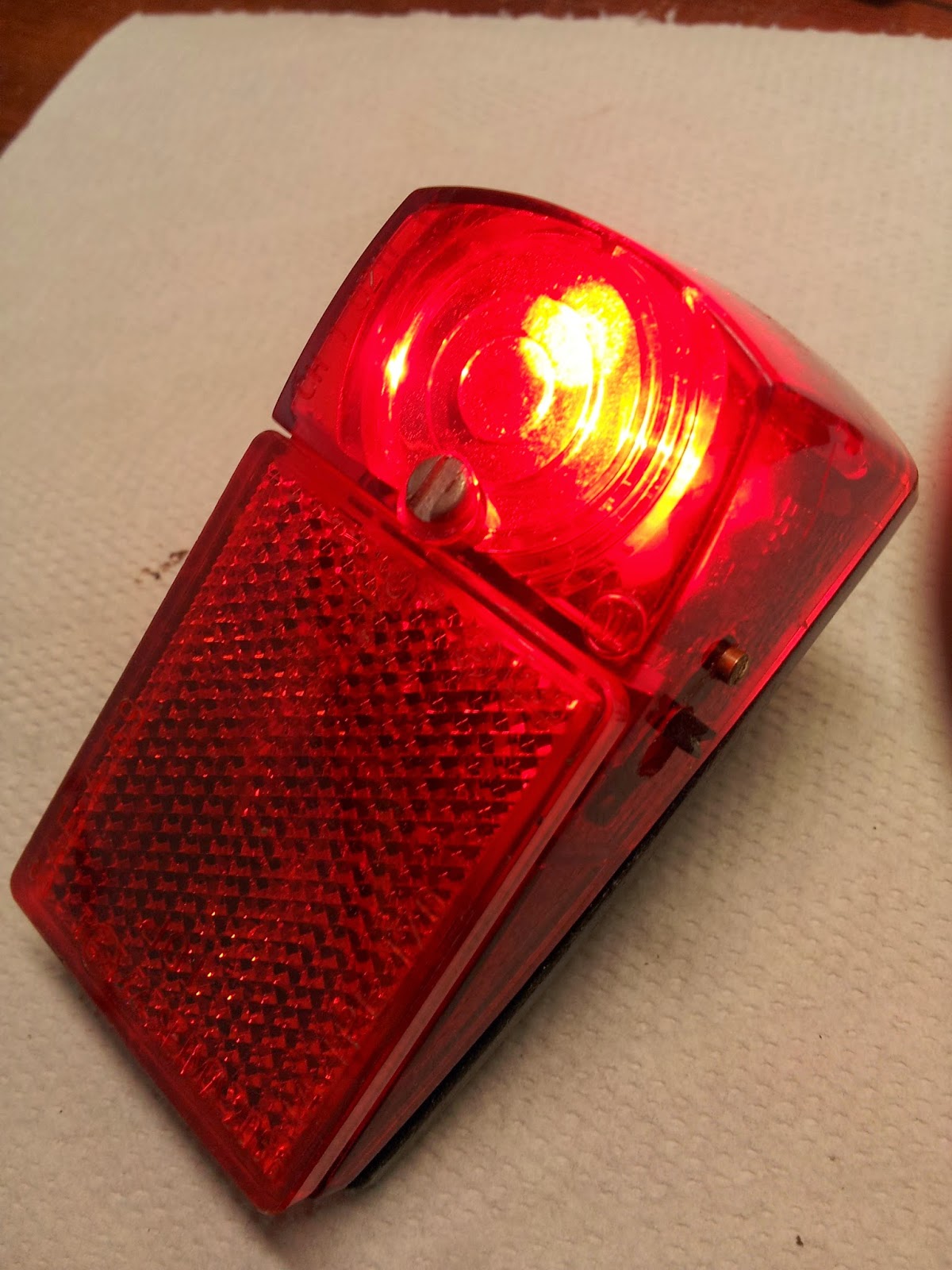

Acabado y funcionando. Coste de material: 5 euros.
